traveling-head die cutting press
¿QUÉ ES?

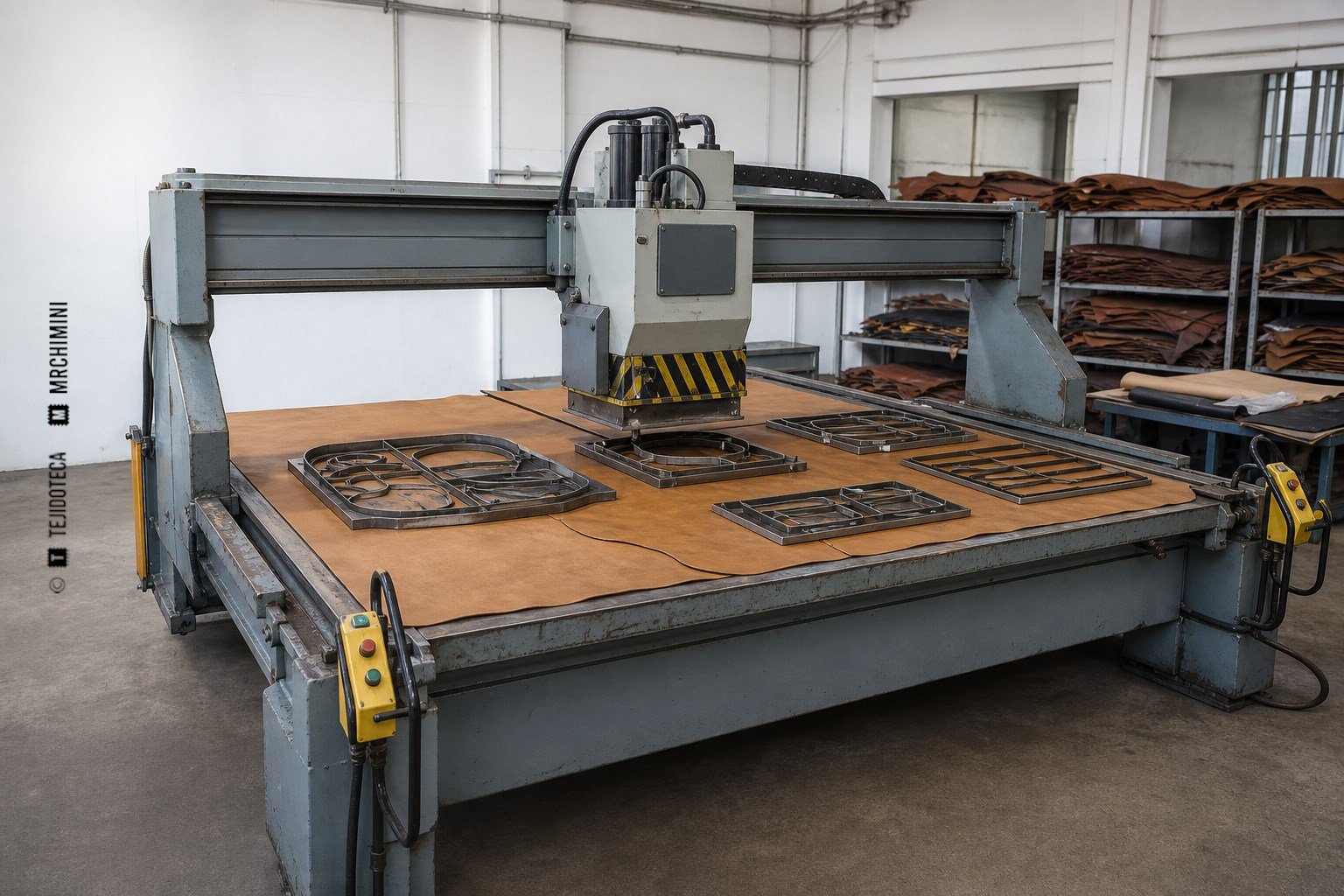

Prensa hidráulica cuyo cabezal se desplaza sobre una mesa amplia para cortar materiales flexibles mediante troqueles de acero de formas repetitivas.
Forma parte de la preparación y el corte: una etapa en la que la estabilidad del material, la precisión dimensional y la trazabilidad condicionan todas las operaciones posteriores.
¿CÓMO FUNCIONA?
El material y los troqueles se colocan sobre la placa. El puente posiciona el cabezal sobre cada zona y aplica una carrera vertical controlada que hace penetrar el filo del troquel hasta separar las piezas.
La presión y el final de carrera deben cortar todas las capas sin hundir en exceso la placa. La distribución de troqueles y el avance del material determinan rendimiento y aprovechamiento.
ELEMENTOS PRINCIPALES
- mesa de corte
- puente o cabezal desplazable
- cilindro hidráulico
- placa de presión
- controles bimanuales o barreras
- regulación de carrera
- bomba y depósito
APLICACIONES HABITUALES
- cuero y piel sintética
- espumas y laminados
- fieltro y no tejidos
- componentes repetitivos de calzado, marroquinería y confección
SELECCIÓN Y AJUSTES
Se dimensionan fuerza, superficie del cabezal, recorrido, anchura de mesa, automatización de alimentación y naturaleza del material y del troquel.
Antes de producir debe validarse el equipo con el material, la construcción y la tolerancia de calidad reales. Los parámetros aprobados se documentan para poder reproducir el resultado.
SEGURIDAD Y MANTENIMIENTO
- usar mando bimanual o protección equivalente
- no introducir manos bajo el cabezal
- inspeccionar troqueles
- bloquear presión antes de mantener
- mantener la mesa sin objetos sueltos
DEFECTOS Y CONTROL
- corte incompleto
- placa marcada en exceso
- piezas deformadas
- troquel mellado
- diferencias entre zonas
- desperdicio por mala colocación
PREGUNTAS FRECUENTES
¿Corta siguiendo un archivo digital?
No normalmente: la geometría la define un troquel físico.
¿Por qué se mueve el puente?
Para cubrir una mesa grande con un cabezal de presión más compacto.
¿Sirve para colchones de tejido convencional?
Se usa sobre todo con materiales y componentes adecuados al troquelado; no sustituye al cutter multicapa para cualquier prenda.
