swing-arm die cutting press
¿QUÉ ES?

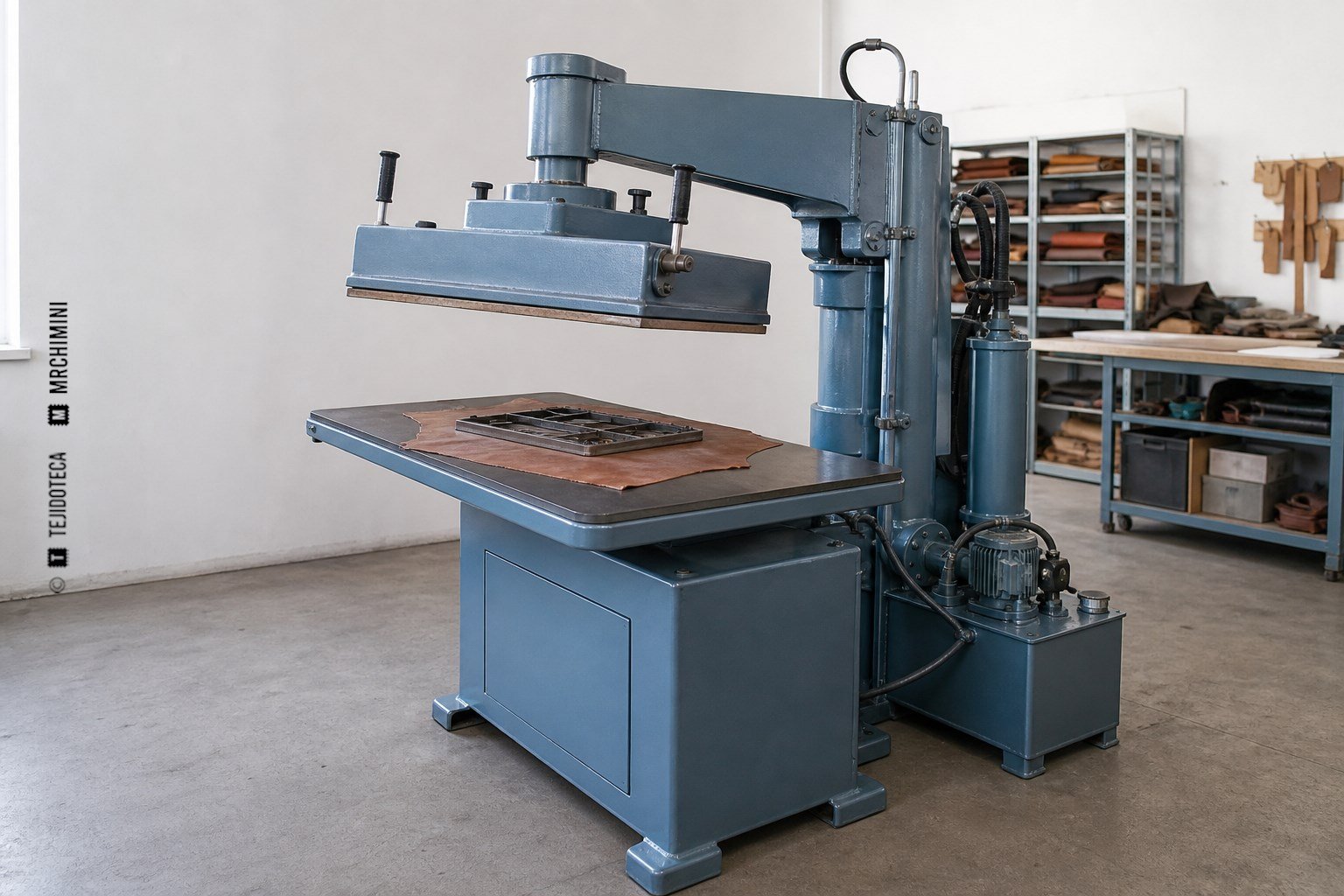

Prensa compacta cuyo brazo gira lateralmente para dejar libre la mesa y vuelve sobre el troquel al aplicar presión de corte.
Forma parte de la preparación y el corte: una etapa en la que la estabilidad del material, la precisión dimensional y la trazabilidad condicionan todas las operaciones posteriores.
¿CÓMO FUNCIONA?
La persona coloca material y troquel sobre la placa, gira el brazo hasta cubrirlos y acciona la carrera. El sistema hidráulico baja la placa superior y transmite fuerza uniforme al filo.
La altura de troquel y el punto inferior se regulan con precisión para lograr separación completa y proteger placa, herramienta y material. El área bajo el brazo limita el tamaño del corte.
ELEMENTOS PRINCIPALES
- mesa de corte
- brazo oscilante
- placa superior
- cilindro hidráulico
- regulación de carrera
- mandos de seguridad
- placa sacrificable
APLICACIONES HABITUALES
- piezas pequeñas de cuero
- refuerzos y entretelas
- espumas
- componentes de calzado y marroquinería
- series repetitivas con troquel
SELECCIÓN Y AJUSTES
Se comparan fuerza, tamaño de brazo y mesa, luz útil, facilidad de giro, consumo y sistema de seguridad, además del espesor total de material y troquel.
Antes de producir debe validarse el equipo con el material, la construcción y la tolerancia de calidad reales. Los parámetros aprobados se documentan para poder reproducir el resultado.
SEGURIDAD Y MANTENIMIENTO
- mantener las manos fuera de la placa
- usar los mandos previstos
- no modificar resguardos
- sustituir troqueles deformados
- liberar la presión antes de intervenir
DEFECTOS Y CONTROL
- zona sin cortar
- huella excesiva
- pieza aplastada
- troquel desplazado
- corte oblicuo
- placa de apoyo deteriorada
PREGUNTAS FRECUENTES
¿En qué se diferencia del puente móvil?
El brazo cubre un área menor y se aparta girando; resulta práctico para troqueles pequeños y colocación manual.
¿Puede cortar varias capas?
Sí dentro de la altura y resistencia compatibles, pero debe validarse la deformación del conjunto.
¿Qué determina la forma?
El filo del troquel, no un programa CNC.
