ultrasonic cutting machine
¿QUÉ ES?

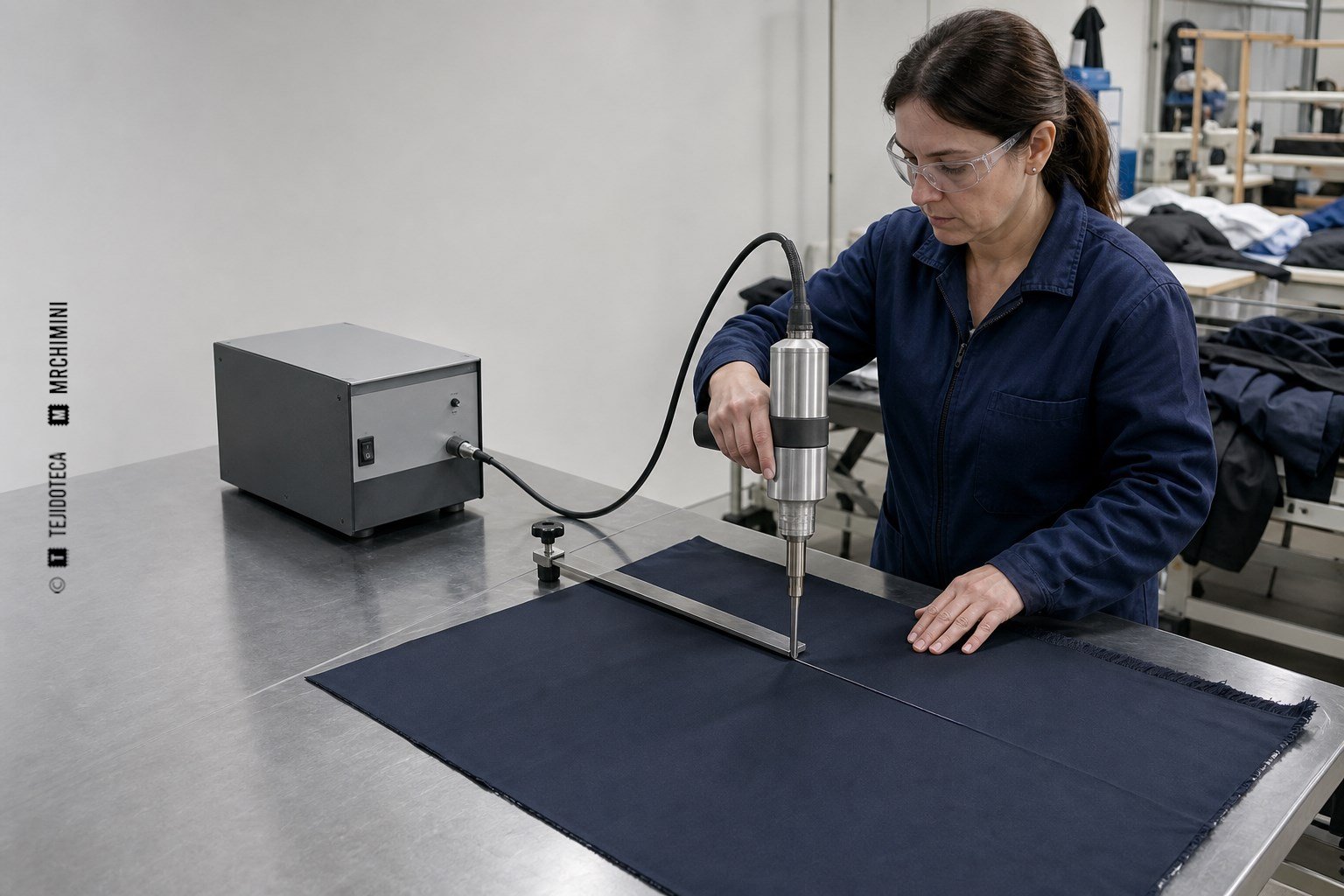

Equipo que transmite vibraciones ultrasónicas a una herramienta para cortar textiles, especialmente termoplásticos, con baja fuerza y posibilidad de sellar el borde.
Forma parte de la preparación y el corte: una etapa en la que la estabilidad del material, la precisión dimensional y la trazabilidad condicionan todas las operaciones posteriores.
¿CÓMO FUNCIONA?
Un generador alimenta el convertidor y el sonotrodo vibra a alta frecuencia contra una contraherramienta. La fricción interna concentra energía en la línea de contacto y permite separar, punzonar o cortar y sellar en un solo paso.
Frecuencia, amplitud, presión, velocidad y geometría del sonotrodo se ajustan al espesor y a la composición. En fibras termoplásticas, la energía debe cerrar el borde sin formar rebabas duras ni alterar la anchura.
ELEMENTOS PRINCIPALES
- generador ultrasónico
- convertidor
- booster
- sonotrodo de corte
- yunque o rodillo
- sistema de presión
- alimentación y control
APLICACIONES HABITUALES
- cintas y correas sintéticas
- no tejidos
- textiles técnicos
- corte y sellado simultáneos
- punzonado de formas compatibles
SELECCIÓN Y AJUSTES
Se eligen potencia, frecuencia, forma de herramienta, modo continuo o intermitente, anchura de trabajo y compatibilidad termoplástica del material.
Antes de producir debe validarse el equipo con el material, la construcción y la tolerancia de calidad reales. Los parámetros aprobados se documentan para poder reproducir el resultado.
SEGURIDAD Y MANTENIMIENTO
- encerrar la zona de sonotrodo
- evitar contacto durante la vibración
- proteger frente a ruido de alta frecuencia
- bloquear antes de cambiar herramientas
- controlar temperatura y residuos
DEFECTOS Y CONTROL
- borde sin sellar
- reborde fundido
- corte incompleto
- material adherido al sonotrodo
- anchura variable
- marca térmica
PREGUNTAS FRECUENTES
¿Corta cualquier fibra?
Puede separar diversos materiales, pero el sellado de borde depende de que exista componente termoplástico compatible.
¿Es un láser?
No. La energía llega mediante vibración mecánica de una herramienta en contacto.
¿Puede soldar además de cortar?
Sí, con sonotrodos y configuraciones concebidos para soldadura o cut and seal.
