automatic fabric roll loader
¿QUÉ ES?
Equipo de manutención que recoge, eleva y transfiere rollos pesados hasta la cuna de una extendedora sin manipulación manual peligrosa.
Forma parte de la preparación y el corte: una etapa en la que la estabilidad del material, la precisión dimensional y la trazabilidad condicionan todas las operaciones posteriores.
¿CÓMO FUNCIONA?

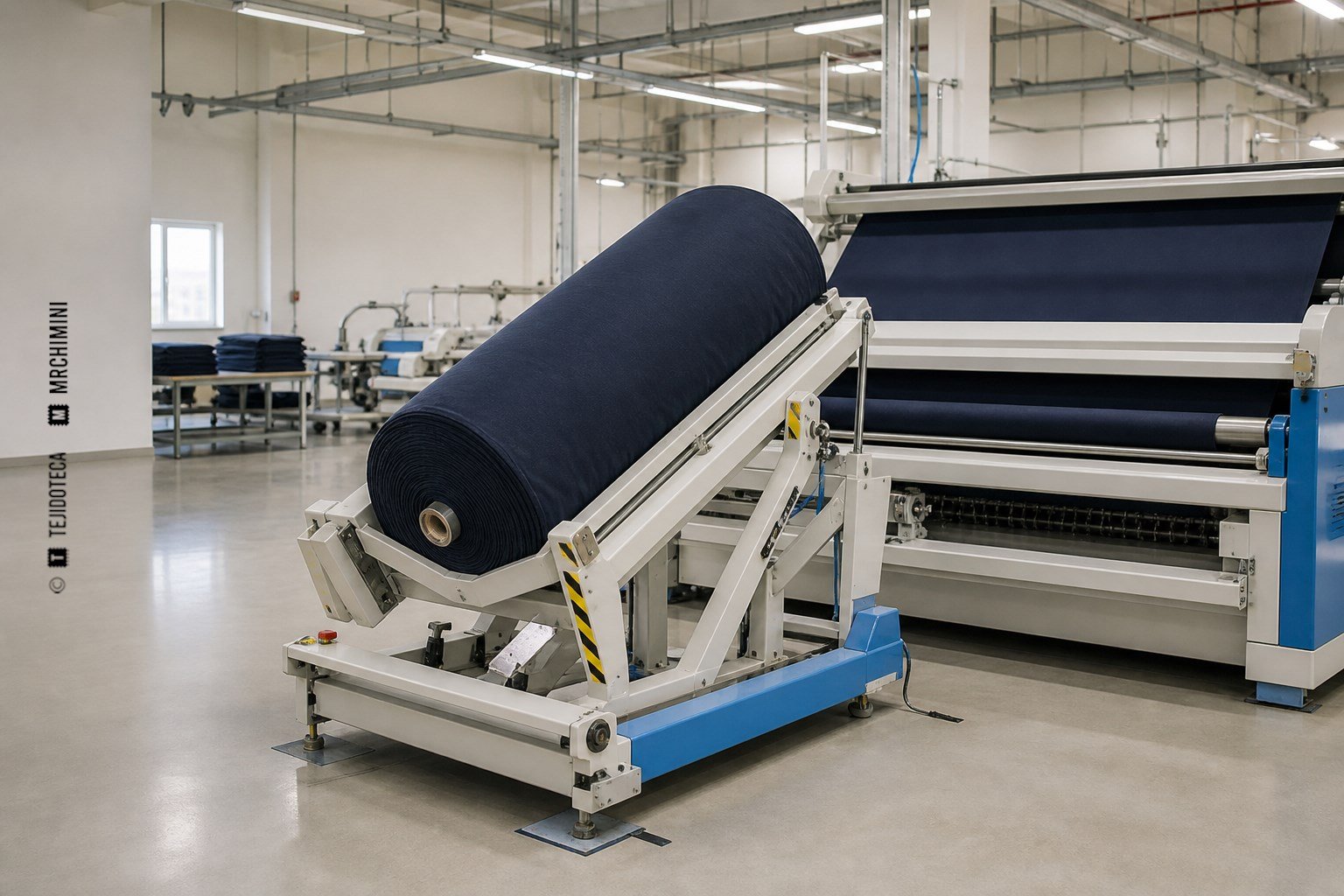

Una plataforma o cuna móvil recibe el rollo a baja altura. El accionamiento lo eleva de forma controlada y un mecanismo basculante o de transferencia lo deposita alineado en el soporte de la extendedora.
La capacidad nominal debe superar el peso y la anchura reales del rollo. La aproximación, el centrado y el descenso han de realizarse a baja velocidad para evitar golpes, caída del material o daños en los orillos.
ELEMENTOS PRINCIPALES
- plataforma o cuna en V
- estructura elevadora
- accionamiento eléctrico o hidráulico
- guías
- topes de rollo
- mando de subida y bajada
- protecciones y paro
APLICACIONES HABITUALES
- carga de extendedoras
- manipulación de rollos pesados
- cambio rápido de material
- reducción del esfuerzo físico y del riesgo de caída
SELECCIÓN Y AJUSTES
Se comprueban carga máxima, anchuras admitidas, altura de transferencia, compatibilidad con la extendedora, radio de maniobra y dispositivos anticaída.
Antes de producir debe validarse el equipo con el material, la construcción y la tolerancia de calidad reales. Los parámetros aprobados se documentan para poder reproducir el resultado.
SEGURIDAD Y MANTENIMIENTO
- no superar la carga nominal
- impedir el acceso bajo la carga
- centrar el rollo antes de elevar
- revisar frenos, topes y finales de carrera
- usar únicamente sobre suelo estable
DEFECTOS Y CONTROL
- rollo descentrado
- golpes en el orillo
- deformación del tubo
- caída o rodadura inesperada
- carga incorrecta en la extendedora
PREGUNTAS FRECUENTES
¿Forma parte de la extendedora?
Puede ser independiente o estar integrado, pero su función específica es transferir el rollo con seguridad.
¿Puede mover cualquier rollo?
No. Deben respetarse peso, diámetro, anchura y tipo de núcleo indicados por el fabricante.
¿Por qué no se carga a mano?
Los rollos industriales pueden producir lesiones graves y además dañarse o quedar mal alineados.
